硅膠模具制作的8種使用方法更耐用

2017年08月02日查閱次數(shù)：

分享更多：

    我們在使用硅膠模具的時候，為了節(jié)約成本，提高工作效率，當(dāng)然希望硅膠模具能夠翻模次數(shù)多，使用壽命長。那怎樣才能使硅膠模具制作的使用壽命增長呢，保證硅膠模具使用更耐用！下面就由上海六普帶你見識以下8種方法吧！

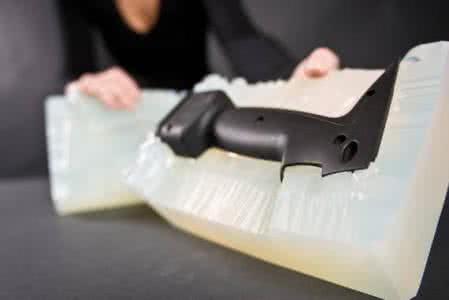

    第一 選用灌注的方法制作硅膠模具的時候，根據(jù)花紋精細(xì)程度來選擇合適硬度的硅膠。

    一般情況下：

    硅膠硬度在10-30邵氏度的時候，硬度越高，質(zhì)量相對越好；硅膠硬度超過30邵氏度的時候，硬度越高，質(zhì)量相對越差。

    1.　花紋簡單的產(chǎn)品，反正比較容易脫模，所以建議可以選擇硬度大一點(diǎn)的；2.　花紋精細(xì)的產(chǎn)品，由于怕?lián)p壞產(chǎn)品，實(shí)際情況下一般會選擇硬度小一點(diǎn)的因?yàn)樵杰浽胶妹撃＃峭瑫r，質(zhì)量相對也會有所偏差。

    但是，我們照樣可以選擇硬度相對較大點(diǎn)的硅膠，只要在硅膠模具上開條模線即可，一來方便了脫模，二來不會因?yàn)槊撃６嗔死抖嗔藢?dǎo)致模具報廢快，最終起到了延長的硅膠的使用壽命的目的。

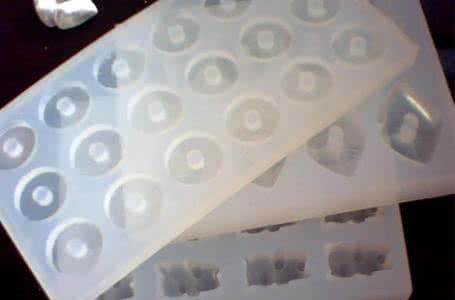

    第二 根據(jù)模型產(chǎn)品尺寸選擇灌模還是刷模。

    如果這個產(chǎn)品尺寸很大，一定更要用刷模，雖然灌模省工省時省力，但是卻很燒錢哦~因?yàn)槟敲创蠹a(chǎn)品采用灌模，一來浪費(fèi)硅膠增加成本，二來產(chǎn)品過重也會容易壓壞硅膠模具導(dǎo)致變形或破裂，但是你選擇刷模的話可以在里面多加幾層紗布即可增強(qiáng)模具的韌性和強(qiáng)度了，再加上外模的支撐自然不容易被壓壞或者壓變形。

    第三 根據(jù)產(chǎn)品的尺寸來選擇合適硬度的硅膠。

    1. 小件產(chǎn)品，一般較軟的硅膠比較合適。因?yàn)楣枘z過硬的時候模具會很脆，很容易將產(chǎn)品細(xì)小的零部件折斷，這樣也會造成模具的不耐用哦。

    2. 大件產(chǎn)品，比如石頭水泥產(chǎn)品本身那么硬那么重，要是選用軟模具硅膠材料，模具豈不是更容易被壓壞？因?yàn)楣枘z過軟，它的拉力和撕裂強(qiáng)度會降低，做出來的模具會變形，使用壽命自然會減少。

    第四 硅膠和固化劑要攪拌均勻。

    否則會出現(xiàn)表干里不干，或者固化不均勻的情況，出現(xiàn)這種情況會造成模具的報廢，要盡力避免。

    第五 抽真空拍氣泡也是能延長模具的使用壽命的。

    一個模具里面千瘡百孔，到處是氣泡，你還敢說這個模具擁有很好的抗撕裂強(qiáng)度嗎？

    第六 樹脂產(chǎn)品要盡早脫模，以免模具被燒壞

    因?yàn)椴伙柡蜆渲蜆渲a(chǎn)品加了過氧化物的固化劑以后，遇樹脂反應(yīng)會產(chǎn)生大量的熱量，一般樹脂固化時間為３分鐘，所以３分鐘后要盡快脫模，才能夠防止硅膠模具不會產(chǎn)生燒模的現(xiàn)象。

    第七 選購硅膠的時候質(zhì)量把關(guān)要到位哦

    有的硅膠生產(chǎn)廠家為降低成本，制作硅膠的過程中添加了復(fù)合型硅油（硅油與白礦油的復(fù)配體），會導(dǎo)致做出來的硅膠模具冒油嚴(yán)重，從而也會嚴(yán)重影響到硅膠模具的質(zhì)量和使用壽命。

    第八 在制作模具的過程中，建議在硅膠里不要添加任何的硅油由于產(chǎn)品的變化

    很多人有時候會主動往硅膠里添加硅油來達(dá)到降低硅膠硬度或稀釋硅膠粘度的目的，在這里小編建議不要往硅膠里添加任何硅油哦。 因?yàn)楣栌吞砑恿吭酱螅龀鰜淼哪＞呔蜁冘洠退毫褟?qiáng)度都會降低，硅膠自然也就會不耐用，使用壽命就會減少。如果有需要的話，硅油添加量最好不要超過5%-10%。



下一篇：倫敦借助3D打印技術(shù)打造千億超級隧道
上一篇：硅膠模具與樹脂模具有什么區(qū)別
